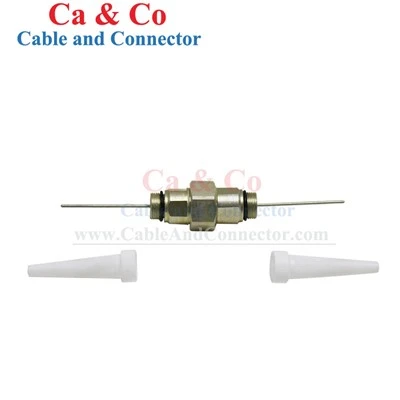

KS Female to KS Female je oboustranné-připojovací šroubení s KS samičími rozhraními na obou stranách. Používá se k připojení kompatibilních samčích komponentů KS v procesních potrubích a sestavách zařízení. Podle systémových požadavků lze dodat různé velikosti, materiály a konfigurace.
Specifikace produktu
|
Parametr |
Specifikace |
|
Typ produktu |
Konektor KS Female to KS Female |
|
Model |
CAC-KSF-KSF |
|
Konfigurace konektoru |
KS Žena × KS Žena |
|
Typ konektoru |
Konektor UNEF 5/8 |
|
Frekvenční rozsah |
DC–1000 MHz |
|
Pracovní napětí |
335 V Max |
|
Odolné napětí |
170 V RMS |
|
Izolační odpor |
Větší nebo rovno 1000 MΩ |
|
Trvanlivost páření |
Větší nebo rovno 500 cyklů |
|
Provozní teplota |
-35 stupňů až +60 stupňů |
|
Použitelný standard |
IEC 60169-24 |
|
Materiál |
Hliník + POM |
Konstrukce produktu
Rozhraní ženského KS:Oba konce používají samičí KS rozhraní, tvořící spojovací body pro dva kompatibilní samčí KS konektory.
Tělo konektoru:Hliníkové tělo tvoří hlavní mechanický kryt a podporuje montážní sestavu během spojování a používání.
Kontakt na centrum:Středový kontakt poskytuje vodivou cestu mezi dvěma připojenými rozhraními KS se specifikovaným odporem menším nebo rovným 10 mΩ.
Izolační prvek:Izolační součástka POM odděluje vodivé části a podporuje požadovaný izolační výkon konektoru.
Kompatibilita a aplikace
Síťová integrace:Nasazeno v širokopásmových distribučních sítích CATV, hybridních optických-koaxiálních (HFC) architekturách a přenosových linkách RF signálu.
Hardware odpovídající:Spojuje se přímo se standardními pevnými koaxiálními hlavními a distribučními kabely zakončenými zástrčkovými konektory KS.
Kontinuita RF stínění:Udržuje nepřetržitý kovový vnější kontakt napříč pouzdrem spoje, aby se zabránilo pronikání elektromagnetického rušení (EMI) a úniku signálu v připojovacím uzlu.
Prostředí nasazení:Instaluje se jak ve vnitřních koncových zařízeních, tak ve venkovních závodech, včetně vzdušných držáků kabelů a podzemních podstavců.
Elektrický a RF výkon
Kontinuita impedance:Navrženo pro zachování charakteristické impedance systému napříč spojovacím bodem v rozsahu DC-1000MHz.
Odolnost napětí:Zvládá standardní úrovně RF přenosového napětí až do 335 V bez dielektrického průrazu.
Stabilita kontaktu:Nízký odpor vložení omezuje ztrátu signálu a tvorbu tepla na protilehlém rozhraní.
Integrita izolace:Vysoký dielektrický odpor zabraňuje úniku proudu mezi středními vodiči a vnějšími stíněními.
Připojení a instalace
KS Žena × KS Žena:Přímý adaptér se zásuvkami na obou koncích pro připojení dvou samčích KS konektorů.
5/8 Rozhraní UNEF:Používá 5/8 vláken UNEF; před objednáním ověřte rozhraní a rozměry KS podle specifikace produktu.
Instalace:Vyrovnejte závity ručně a utáhněte je standardním klíčem. Středové kolíky a protilehlé povrchy udržujte čisté, abyste zabránili křížovému{1}}závitu.
Venkovní použití:Utěsněte spojovací body proti vlhkosti a podepřete připojené pevné koaxiální kabely, abyste snížili ohyb a mechanické namáhání.
FAQ
Otázka: Jaká je typická dodací lhůta pro standardní hromadné objednávky těchto spojovacích konektorů KS?
Odpověď: Výrobní plány závisí na aktivním nakládání továrny a objemu objednávek, přičemž standardní výrobní série se obvykle zpracovávají do dvou až čtyř týdnů.
Otázka: Jsou před odesláním poskytovány protokoly o zkouškách šarže nebo materiálové certifikáty?
Odpověď: Záznamy o tovární kontrole zahrnující kontroly rozměrů a parametry shody s normou IEC 60169-24 lze vyžádat při potvrzení objednávky.
Otázka: Jaké jsou standardní metody exportního balení používané k zabránění poškození nití během přepravy?
Odpověď: Konektory jsou jednotlivě chráněny a baleny v krabicích odolných proti vlhkosti-, aby byly chráněny závity 5/8 UNEF a vnitřní kontaktní kolíky při přepravě na dlouhé-vzdálenosti.
Otázka: Jaké je standardní minimální množství objednávky (MOQ) pro-přímý nákup z výroby?
Odpověď: Požadavky na MOQ se liší podle toho, zda jsou položky staženy z aktuálního skladu nebo jsou naplánovány pro vyhrazenou výrobní dávku.
Otázka: Jaké mezinárodní platební podmínky jsou přijímány pro-první obchodní transakce?
Odpověď: Standardní obchodní vypořádání se obvykle provádí prostřednictvím telegrafického převodu (T/T) nebo podmínek akreditivu dohodnutých v kupní smlouvě.
Otázka: Jsou k dispozici před{0}}výrobní fyzické vzorky pro testování kompatibility se stávajícími zásobami kabelů?
Odpověď: Vzorové vyhodnocovací jednotky lze vyžádat pro technické ověření, přičemž přepravné a vzorové termíny se řídí podle individuálního dotazu.
